| 1060nm 1x2 SM Mechanical Optical Switch | ||||||||||||||||||||||||
|
1060nm 1x2 SM Mechanical Optical Switch is an optoelectronic passive product which can switch or operate the light signal in the optical transmission line or integrated optical path. It's widely used in fiber communication, fiber optic sensor and optical testing systems, high power type is available upon request. |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| Application: | Features: | |||||||||||||||||||||||
|
Fiber Communication Fiber Optic Sensor Optical Testing System Lab & Research |
Low Insertion Loss Low PDL RoHs Compliant High Reliability |
|||||||||||||||||||||||
| Specification: | ||||||||||||||||||||||||
| Parameter | Symbol | Value | Unit | |||||||||||||||||||||
| Center Wavelength | λ | 1060 | nm | |||||||||||||||||||||
| Bandwidth | BW | ±30 | nm | |||||||||||||||||||||
| Typ. Insertion Loss | IL | 0.7 | dB | |||||||||||||||||||||
| Max. Insertion Loss | IL | 1.0 | dB | |||||||||||||||||||||
| Max. Polarization Dependent Loss | PDL | 0.1 | dB | |||||||||||||||||||||
| Max. Wavelength Dependent Loss | WDL | 0.25 | dB | |||||||||||||||||||||
| Max. Temperature Dependent Loss | TDL | 0.25 | dB | |||||||||||||||||||||
| Min. Return Loss | RL | 50 | dB | |||||||||||||||||||||
| Min. Cross Talk | 55 | dB | ||||||||||||||||||||||
| Max. Repeatability | ±0.02 | dB | ||||||||||||||||||||||
| Power Supply | 3.0 or 5.0 | V | ||||||||||||||||||||||
| Min. Life Time | 109 | Cycle | ||||||||||||||||||||||
| Max. Swiching Time | 8 | ms | ||||||||||||||||||||||
| Max. Optical Power (CW) | P | 500 | mW | |||||||||||||||||||||
| Max. Tensil Load | 5 | N | ||||||||||||||||||||||
| Fiber Type | HI 1060 | - | ||||||||||||||||||||||
| Operating Temperature | T | -20~70 | ℃ | |||||||||||||||||||||
| Storage Temperature | T | -40~85 | ℃ | |||||||||||||||||||||
| Package Dimension | L27xW12xH8.2 | mm | ||||||||||||||||||||||
| Notice: Above specifications are tested at center wavelength without connector in room temperature @23℃. | ||||||||||||||||||||||||
| For devices with connectors, IL will be 0.3dB higher, RL will be 5dB lower. | ||||||||||||||||||||||||

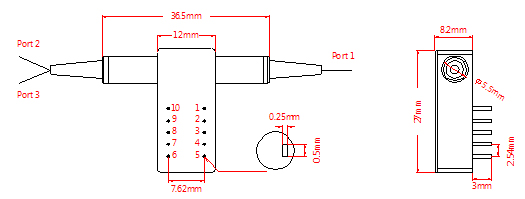

| Drawing: | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| Pin Information: | ||||||||||||||||||||||||
| Type for 1x2 |
Optical Path |
Electric Drive | Status Sensor | |||||||||||||||||||||
| Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |||||||||||||||||
| Latching | Port 1 - Port 2 | V+ | GND | - | - | Open | Close | Close | Open | |||||||||||||||
| Port 1 - Port 3 | - | - | GND | V+ | Close | Open | Open | Close | ||||||||||||||||
| Non-latching | Port 1 - Port 2 | V+ | - | - | GND | Open | Close | Close | Open | |||||||||||||||
| Port 1 - Port 3 | - | - | - | - | Close | Open | Open | Close | ||||||||||||||||
| Optical Path: | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| Electric: | ||||||||||||||||||||||||
| Type | Voltage | Current | Resistance | |||||||||||||||||||||
| 5V Latching | 4.5~5.5V | 36~44mA | 125Ω | |||||||||||||||||||||
| 5V Non-latching | 4.5~5.5V | 26~32mA | 175Ω | |||||||||||||||||||||
| 3V Latching | 2.7~3.3V | 54~66mA | 50Ω | |||||||||||||||||||||
| 3V Non-latching | 2.7~3.3V | 39~47mA | 70Ω | |||||||||||||||||||||
| Ordering Information (Part Number): | ||||||||||||||||||||||||
| SMSW-WWWW-CC-M-D-J-LL-CC | ||||||||||||||||||||||||
| WWWW | CC | M | D | J | LL | CC | ||||||||||||||||||
| Wavelength | Configuration | Mode | Driving Voltage | Fiber Jacket | Fiber Length | Connector | ||||||||||||||||||
| 1030 - 1030nm | 12 - 1x2 | L - Latching | 3 - 3V | B - 250um Bare Fiber | 05 - 0.5m | NE - None | ||||||||||||||||||
| 1040 - 1040nm | N - Non-latching | 5 - 5V | 9 - 900um Loose Tube | 10 - 1.0m | FA - FC/APC | |||||||||||||||||||
| 1050 - 1050nm | 15 - 1.5m | FU - FC/UPC | ||||||||||||||||||||||
| 1053 - 1053nm | 20 - 2.0m | SA - SC/APC | ||||||||||||||||||||||
| 1060 - 1060nm | SS - Specify | SU - SU/APC | ||||||||||||||||||||||
| 1064 - 1064nm | LA - LC/APC | |||||||||||||||||||||||
| 1080 - 1080nm | LU - LC/UPC | |||||||||||||||||||||||
| SS - Specify | ||||||||||||||||||||||||
